Einfach zu installierendes DALI-2 DT8 zertifiziertes Steuergerät mit integrierter DALI-Bus-Stromversorgung zur Helligkeits- und Farbtemperatursteuerung von DALI Tunable White Leuchten über Broadcast Befehle. Mit integrierter und zuschaltbarer HCL Steuerung zur automatischen Anpassung der Farbtemperatur mittels einer hinterlegten Tageslichtkurve. Geeignet für Leuchtmittel mit dimmbarem DT8 DALI-Vorschaltgerät.

Besondere Merkmale

• DALI-2 zertifiziertes Steuergerät zur Steuerung von Helligkeit und Farbtemperatur
  dimmt geeignete DALI-Betriebsgeräte
• Kein DALI-Programmiergerät erforderlich
• Integrierte DALI-Stromversorgung (max. 70mA) für bis zu 35 DALI-Betriebsgeräte, passiver Betrieb ebenfalls möglich
• Möglichkeit zur Parallelschaltung von bis zu 3 TWS 1 / TWS U1 zur Erhöhung der DALI Teilnehmerzahl (aktiver Betrieb)
• Für Broadcastbetrieb (Zentral-Telegramm)
• Verhalten nach Netzwiederkehr einstellbar
• Potentialgetrennte Zusatzeingänge Z1/Z2 (nur beim TWS 1, nicht bei UP-Gerät)
• Integrierte HCL (Human Centric Lighting) Funktion zuschaltbar
• Funktion für jeden Eingang und für die Prog-Taste separat zuweisbar (Programmierung s. Datenblatt)
• Unabhängig vom Schalterprogramm einsetzbar

Allgemeines
Der TWS 1 bzw. TWS U1 ermöglicht bei geeigneten DALI-Leuchtmitteln eine komfortable und einfache Steuerung der Helligkeit und Farbtemperatur. Durch die Möglichkeit, den Eingängen verschiedene Schalt- und Steuerfunktionen zuzuweisen, kann das Steuergerät in vielfältigen Anwendungsszenarien universell eingesetzt werden. So sind bspw. einfache Ein-Raum-Lösungen, aber auch Kombinationen mit Bewegungsmeldern oder komplexere Installationen abbildbar. Auch ein paralleler Betrieb von bis zu 3 Geräten ist möglich, um die Anzahl an DALI Betriebsgeräten zu erhöhen. Ein DALI-Programmiergerät ist nicht nötig, da alle Einstellungen direkt am Gerät vorgenommen werden können.

Die integrierte HCL Steuerung (optional) sorgt auch bei kleineren Beleuchtungssystemen ohne komplizierte Konfiguration für eine automatische Anpassung der Farbtemperatur über den Tagesverlauf, um das Wohlbefinden und die Leistungsfähigkeit der Nutzer positiv zu unterstützen.

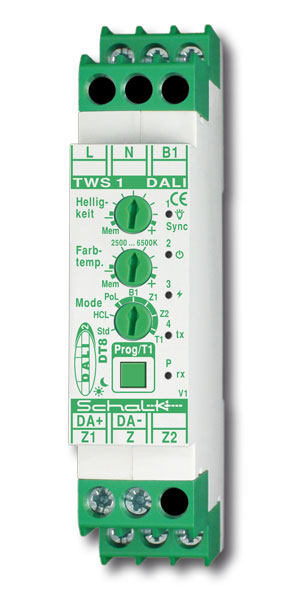

Der TWS 1 lässt sich bequem im Schaltschrank auf 35mm Hutschiene installieren und ist mit beliebigen Schalterprogrammen kompatibel.

Funktionsweise
Über die Drehpotis können Helligkeit, Farbtemperatur und Modus eingestellt werden. Beim Modus wird zwischen Standard (Std), HCL und Programmierung unterschieden.

Standardmodus (Std)
Helligkeitssteuerung (Dimmen) und Ein-/Ausschalten über einen Tastereingang (standardmäßig B1) und Verändern der Farbtemperatur über einen anderen Tastereingang (standardmäßig Z1). Ist kein Serientaster vorhanden, kann auch eine Bedienung mit nur einem Taster realisiert werden. Die Belegung kann beliebig geändert werden (s. Programmierung). Kurzes Tasten am Eingang B1 (230V AC) schaltet die Beleuchtung ein oder aus, langes Tasten dimmt die Beleuchtung auf oder ab. Die Dimmrichtung wechselt automatisch mit jedem langen Tastendruck. Kurzes Tasten am Eingang Z1 (230V AC) wechselt zwischen vordefinierten Farbtemperaturwerten, langes Tasten lässt die Farbtemperatur wärmer oder kälter werden. Die Richtung wechselt automatisch mit jedem langen Tastendruck.

HCL-Modus (HCL)
Im HCL Modus folgt die Farbtemperatur bei eingeschalteter Beleuchtung automatisch einer fest hinterlegten Tageslichtkurve. Die Helligkeit bleibt von der HCL Steuerung unberührt und kann manuell über angeschlossene Taster an die jeweiligen Bedürfnisse angepasst werden. Im Steuergerät ist eine feste Tageslichtkurve hinterlegt, die für die meisten Anwendungsfälle geeignet ist.

Wird die Farbtemperatur manuell verändert (bspw. über Taster), so pausiert temporär die automatische HCL Steuerung, bis die Beleuchtung ausgeschaltet und wieder eingeschaltet wird. Weitere Informationen zur Zeitsynchronisation (standardmäßig Z2) und mehr finden Sie im Datenblatt.

Programmiermodus (grün hinterlegter Bereich bei drittem Poti)
Jedem Eingang (TWS 1: B1, Z1, Z2; TWS U1: B1, S1) und der Prog-Taste/T1 kann eine individuelle Funktion zugewiesen werden indem man den Poti auf den gewünschten Eingang dreht und durch (mehrmaliges) Drücken der Prog-Taste/T1 die gewünschte Funktion auswählt.

Zudem kann das Verhalten nach Netzwiederkehr über PoL (Power on Level) und (mehrmaliges) Drücken der Prog-Taste/T1 eingestellt werden (s. Datenblatt "Programmierung"). Die Programmierung muss durch langen Tastendruck (3s) der Prog-Taste bestätigt werden. Danach muss der Poti nur auf Std bzw. HCL zurückgedreht werden und die Funktion kann verwendet werden.

Auch als Unterputz-Variante TWSU1D9 verfügbar.
